2.2 Диаграмма Паретто

Диаграмма Парето – это разновидность столбчатой диаграммы, применяемой для наглядного отображения рассматриваемых факторов в порядке уменьшения их значимости.

Диаграмма Парето является наглядным изображением информации, чтобы из многочисленных факторов, оказывающих влияние, выбрать те факторы, которые например с точки зрения затрат имеют наибольшее значение. Очень часто незначительные причины обуславливают наибольшее влияние. Таким образом, выяснив причины появления немногочисленных существенно важных дефектов, можно устранить почти все потери, сосредоточив усилия на ликвидации именно этих причин и отложив пока рассмотрение причин, приводящих к остальным многочисленным несущественным дефектам.

Поиск решения проблем начинают с их разделения по отдельным факторам (проблемы, относящиеся к финансовым;  проблемы, относящиеся к браку; проблемы, относящиеся к работе оборудования или исполнителей и т.д.), сбора и анализа данных отдельно по группам проблем.  Чтобы выяснить, какие из этих факторов являются основными, строят диаграмму Парето и приводят анализ диаграммы.

Для построения диаграммы Парето устанавливается метод и период сбора данных,  которые могут иметь отношение к браку.

Например, нам необходимо исследовать дефектные изделия в течение одного месяца. В данном контролируемом изделии встречается какое-то количество различных дефектов. Таким образом, наиболее целесообразным будет классификация данных по типам дефектов. Нечасто встречающиеся типы дефектов, следует объединить под общим заголовком “прочие”.  Разрабатывается контрольный листок для регистрации данных с перечнем видов собираемой информации. В нем предусматривается место для графической регистрации данных (таблица 6.1).

 Таблица 6.1 - Контрольный листок регистрации данных

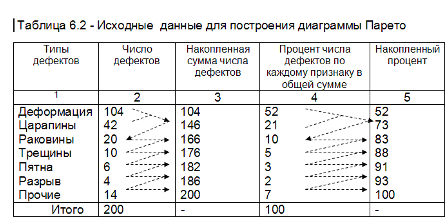

Исходные данные для построения диаграммы представляют в виде таблицы 6.2. В первой графе которой указывают анализируемые факторы, во второй – абсолютные данные, характеризующие число случаев обнаружения анализируемых факторов в рассматриваемый период, в третьей суммарное число факторов по видам, в четвертой – их процентное соотношение и в пятой – подсчитывают кумулятивную сумму начиная с видов брака, которым соответствуют максимальные суммы потерь; их общую сумму принимают за 100 %.  Располагают виды брака в порядке убывания суммы потерь так, чтобы в конце стояли виды, которым соответствуют наименьшие суммы потерь, и виды, входящие в раздел «прочие». Группу «прочие» необходимо располагать в последней строке вне зависимости от того, насколько большим получилось число.

Построение диаграммы Парето:  на оси абсцисс откладывают данные графы 1 (таблица 6.2) («прочие факторы» всегда располагают на оси абсцисс последними), а на оси ординат данные графы 2. Строят столбчатый график, где каждому типу дефекта соответствует прямоугольник (столбик), вертикальная сторона которого соответствует значению числа дефектов этого вида брака. На правой стороне графика по оси ординат откладывают значения кумулятивного процента и вычерчивают кривую кумулятивной суммы (кумулятивного процента). Данная кривая носит название кривой Лоренца, а полученный график называется диаграммой Парето.

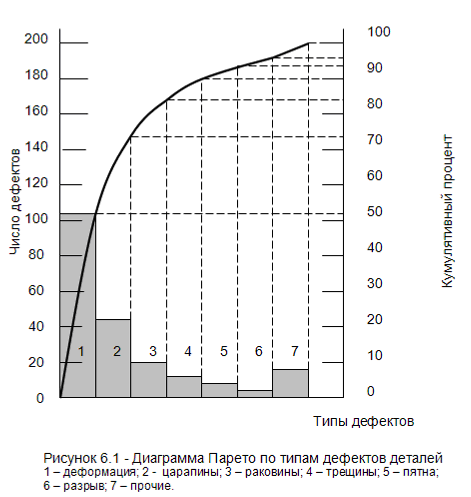

Для диаграммы Парето, представленной на рисунке 6.1 необходимо указать ее название, период получения данных, число данных, процент брака, стоимость, итоговую сумму потерь и т.д.  Перечисленные данные фиксируются в виде таблицы 6.3.

Определяющим достоинством диаграммы Парето является то, что она дает возможность разгруппировать факторы на значительные, т.е. встречающиеся наиболее часто, и на незначительные, т.е. встречающиеся относительно редко.

Наиболее распространенным методом анализа для контроля важнейших факторов при использовании диаграммы Парето является так называемый АВС – анализ. Суть анализа  сводится к тому, что из всех типов дефектов выделяют группы дефектов по суммарному проценту брака. Так, если кумулятивная сумма брака составляет от 70 % до 75 % - это группа А. Выделяют группу дефектов от 5 до 10 % - это группа С. Тогда все остальные промежуточные типы дефектов следует отнести к группе В. Классификация всех дефектов на группы А, В и С позволит выделить наиболее значимые дефекты, для которых нужно устанавливать меры по предупреждению.  По соотношению отрезков кумулятивной кривой, относящихся к группам А, В, С производится оценка фактического положения дел. Так, анализ диаграммы, представленной на рисунке 6.1 показывает, что такие виды брака, как деформация и царапины, составляющие около 30% общего числа видов брака, составляют 73% суммы потерь. Следовательно, с устранения именно этих несоответствий следует начинать работу по обеспечению качества.

Для выявления наиболее склонных деталей к определенным типам дефектов (группа А) необходимо аналогично построить диаграмму Парето для различных деталей.  Проводить контроль всех деталей одинаково, без всякого различия, очевидно, не эффективно. Если же детали разделить на группы, допустим по их стоимости, то на долю группы наиболее дорогих деталей, составляющей 20-30 % от общего числа, хранящихся на складе деталей, придется 70-80% от общей стоимости деталей, а на долю самых дешевых деталей, составляющих 40-50 % от всего количества деталей, придется всего 5-10 % от общей стоимости. Обозначив первую группу группой А, а вторую группой С, определяется промежуточная группа, стоимость которой составляет 20-30 % от общей стоимости (группа В). Тогда становится ясно, что контроль деталей на складе будет эффективным в том случае, если контроль деталей группы А будет самым жестким, а контроль деталей группы С – упрощенным.

Затраты на доработку определяются следующим образом: для каждой детали необходимое время на доработку умножается на затраты на эту доработку.

Диаграмму Парето целесообразно применять вместе с причинно-следственной диаграммой. После корректирующих мероприятий диаграмму Парето можно вновь построить для изменившихся в результате коррекции условий и проверить эффективность проведения улучшений.

Необходимо различать два вида диаграмм Парето:

а) диаграммы Парето по результатам деятельности, предназначенные для выявления главной проблемы и отражающие следующие нежелательные результаты деятельности:

1) качество: дефекты, поломки, ошибки, отказы, рекламации, ремонты, возвраты продукции;

2) себестоимость: объем потерь, затраты;

3) сроки поставок: нехватка запасов, ошибки в составлении счетов, срыв сроков поставок;

4) безопасность: несчастные случаи, трагические ошибки, аварии;

б) диаграммы Парето по причинам, отражающие причины проблем, возникающих в ходе производства, и используется для выявления главной из них:

1) рабочий: смена, бригада, возраст, опыт работы, квалификация, индивидуальные характеристики;

2) оборудование: станки, агрегаты, инструменты, оснастка, организация использования, модели, штампы.

3) сырье: изготовитель, вид сырья, завод-поставщик, партия;

4) метод работы: условия производства, заказы-наряды, приемы работы, последовательность операций.

 После выявления проблемы путем составления диаграммы Парето по результатам, важно определить причины возникновения проблемы, чтобы решить ее. Поэтому если необходимо достичь значительных улучшений, важно составить диаграмму Парето по причинам.

Диаграмма Парето оказывается наиболее эффективной, если число факторов, размещаемых по оси абсцисс, составляет от 7 до 10.

Допускается представление данных на диаграмме Парето в денежном выражении, лучше всего это показать на вертикальных осях. В случае, когда на основной ординате откладывают данные процентного соотношения,  для вычерчивания кривой кумулятивной суммы нет необходимости откладывать значения кумулятивного процента на правой стороне графика по оси ординат.

При обработке данных необходимо проводить их расслоение по отдельным факторам, которые должны быть хорошо известны. Это – время отбора данных, тип изделия, партия сырья (материалов, комплектующих),  процесс, руководитель, клиент, станок, оператор и т.д.

В том случае, когда все столбики на диаграмме Парето оказываются одной высоты, т.е. разницы во вкладе отдельных факторов в появлении брака нет, анализ диаграммы, а, следовательно, и улучшение положения, оказывается достаточно простым. Однако равномерность распределения вклада факторов в появлении брака может быть обусловлена и неправильным подходом к расслоению, поэтому в таких случаях при расслоении следует проверить данные или собрать новые.

 Если группа «прочие» составляет большой процент, значит, объекты наблюдения расклассифицированы неправильно и слишком много объектов попало в одну группу. В этом случае необходимо использовать другой способ классификации.

Для точного выявления сути проблемы необходимо построить несколько диаграмм Парето. Это обеспечит наблюдение явления с разных точек зрения и позволит опробовать различные пути классификации данных, пока не выявятся немногочисленные существенно важные факторы, что и служит целью анализа Парето.

Для наглядной демонстрации тех или иных мероприятий в области качества, достаточно построить и сравнить две диаграммы Парето – до и после реализации каких-то мероприятий.

Если нежелательный фактор можно устранить с помощью простого решения, это нужно сделать незамедлительно, независимо от того, каким бы незначительным он ни был. Поскольку диаграмма Парето расценивается как эффективное средство решения проблем, значит, следует рассматривать только немногочисленные существенно важные причины. Однако если относительно неважная причина устраняется простым путем, то это послужит примером эффективного решения проблемы.

Диаграмма Парето используется и в противоположном случае, когда положительный опыт отдельных цехов и подразделений хотят внедрить на всем предприятии. С помощью диаграммы Парето выявляют основные причины успехов и широко пропагандируют эффективные методы работы.
